11. Thermal Resistance Concept Ⅱ

열전달

 PART 11. Thermal Resistance Concept Ⅱ

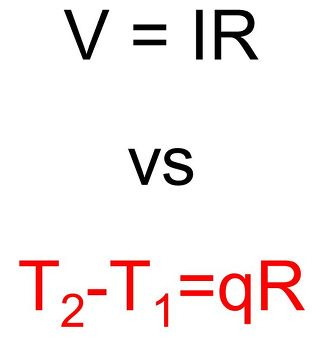

열전달의 개념에

전지저항의 개념을 도입한 것이다.

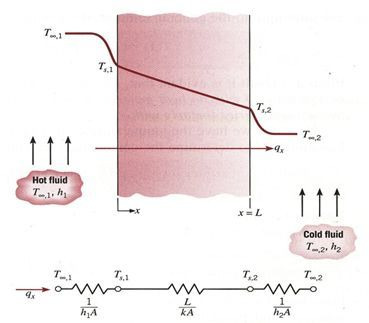

다음과 같이 열전달이 발생,

Convection과 Conduction이 동시에 일어난다.

우리는 이것을 열저항으로 생각하여

총 저항이 2개인 열전달을 생각해 볼 수 있다.

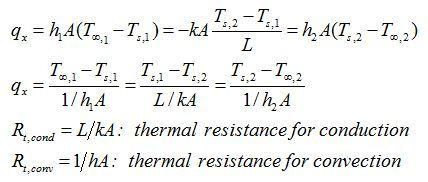

PART 05에서 잠깐 보았던 식을 그대로 사용한다.

단순히, Conduction과 Convection의 식을

옴의 법칙과 같은 형태로 arrange 한 것이다.

이때, qx는 모든 열전달에서 동일하다.

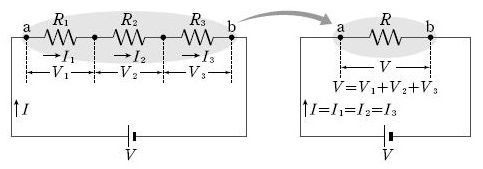

전기회로에서 저항들을 직렬 연결 할 때

모든 저항에서 걸리는 전류가 동일하다는 것을 생각하면 된다.

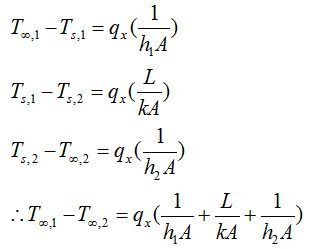

따라서, 전체저항은 다음과 같다.

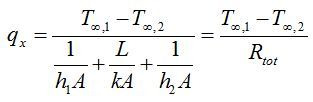

결론적으로, 다음과 같은 식을 얻을 수 있다.

즉, 우리가 전체 열전달 회로를 계산하기 위해서는

Convection + Conduction + Convection 을 계산해야 하지만,

열저항 개념을 적용하면,

양단의 온도차와 전체 열저항 값을 알기만하면 되기 때문에

쉽게 열전달을 구할 수 있다.

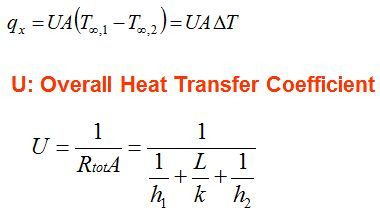

열전달에 U와 같은 계수를 도입하면,

아래와 같이 나타낼 수 있다.
